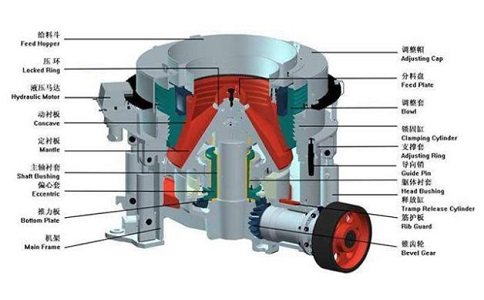

彈簧圓錐破碎機偏心套部的偏心旋轉迫使可動錐體作偏心擺動運動。彈簧圓錐破碎機偏心套部固定在偏心套內作為主軸的支承面。用螺栓固定在彈簧圓錐破碎機偏心套部底部的大錐齒輪由傳動軸上的小錐齒輪驅動。

　　彈簧圓錐破碎機偏心套部圍繞固定主軸旋轉。整個偏心套筒部分由一組推力軸承支撐。上止推銅軸承固定在偏心套筒的底部。固定的下推力軸承固定在主框架上。這組推力軸承減少了偏心套筒零件的磨損。大錐齒輪和小錐齒輪的齒頂間隙和齒側間隙通過增加或減少下推力軸承板下的墊片來調節。彈簧圓錐破碎機偏心套部上的配重具有輕邊和重邊，并且相對定位，以減小由活動錐體和偏心套筒的旋轉引起的不平衡力。配重外環護板和護蓋保護配重免受掉落材料的沖擊。配重底部和頂部的丁字和丁字密封放置漏油和灰塵，保護大小錐齒輪和軸承的表面。偏心套與偏心套的間隙配合*大為0.05米。

　　當齒側間隙不能保持時，墊片必須增加或減少，但在任何時候，必須確保齒頂間隙。如有必要，齒側間隙可以忽略，以確保齒頂間隙:

　　1 100齒側間隙1.0 ~ 1.6，齒頂間隙2.4 ~ 2.95;

　　1400齒側間隙為1.02 ~ 1.5，齒頂間隙為2.55 ~ 4.23。
